外墻真石漆涂層有什么優(yōu)點(diǎn)-超前涂料

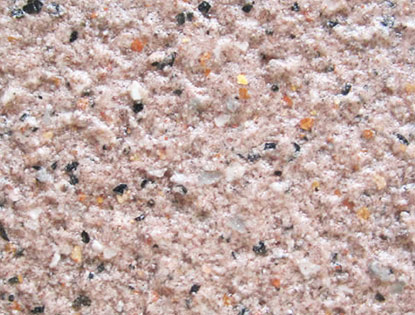

隨著時(shí)代的發(fā)展，人們欣賞的眼光也在不斷發(fā)生變化，外墻涂料裝飾性要求也被提高，不少高檔住宅、庭院甚至高樓大廈都提出涂飾與天然花崗巖、大理石等天然石材外觀十分相近的真石漆，外墻真石漆涂層有什么優(yōu)點(diǎn)值的人們這么喜歡呢？

1， 真石漆的涂層非常堅(jiān)硬，不容易被損壞。

    真石漆的涂層施工干固后十分堅(jiān)硬，指甲不能摳動(dòng)，一般的真石漆假如在良好的天色情況下施工三天后仍能用指甲摳動(dòng)，應(yīng)視為涂層太軟，原因主要是選擇的乳液不恰當(dāng)。它們在制備真石漆時(shí)，采取與制備乳膠漆相同的乳液，這就導(dǎo)致真石漆配方中的乳液含量較低，成膜時(shí)因大量砂石的存在使得涂層不夠緊密。經(jīng)涂料研發(fā)職員研究：用于真石漆制備的乳液的粘結(jié)強(qiáng)度不應(yīng)低于3MPa，最低成膜溫度不應(yīng)低于15℃。較高的最低成膜溫度可能會(huì)造成在氣溫較低時(shí)不易成膜的缺點(diǎn)，可以通過適當(dāng)多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發(fā)，一般不會(huì)影響涂膜的機(jī)能。真石漆選擇的是粘結(jié)力較高的、最低成膜溫度也較高的復(fù)合乳液，這從根本上解決了涂層太軟的題目。

2、涂層抗水性良好，不亂著色，不發(fā)白，無色差

有些真石漆涂層在每次下雨以后，都會(huì)發(fā)白，涂層變得松散，而在雨停后，經(jīng)太陽一曬，涂層又恢復(fù)原來的顏色。實(shí)在，這是因?yàn)橥繉拥哪退圆缓谩⑽樟怂炙鸬?，配方原因是選用的丙烯酸乳液在合成時(shí)需加入表面活性劑，有些廠家為了增加乳液的不亂性，所用的表面活性劑大大超量；有些廠家在制備真石漆時(shí)加入羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質(zhì)都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水機(jī)能。實(shí)驗(yàn)說明，將純丙乳液與石英砂混合，不加任何助劑，噴涂形成的涂層，其吸水率為0.42%；而在上述涂料的基礎(chǔ)上加入0.4%羥乙基纖維素，吸水率上升至4.3%。因?yàn)檎媸岬耐繉虞^厚，一旦吸收了水份后，不輕易在較短的時(shí)間內(nèi)開釋出來，因此造成外觀發(fā)白，涂層內(nèi)部松散的結(jié)果。傳化美萊真石漆ESE選用的成膜助劑：有機(jī)硅改性丙烯酸酯乳液（硅丙乳液）。在干燥后具有良好的耐水性，因此涂層在干燥后遇水不會(huì)發(fā)生發(fā)白的現(xiàn)象。

想要了解更多外墻真石漆方面的知識(shí)嗎，請瀏覽超前涂料的官網(wǎng)http：//zhdqc.cn
